Integrieren Sie pneumatische und hydraulische Drehdurchführungen

Die Straße: 2 Kanäle Gas
Schnittstellengröße: G3/8"
Maximaler Druck: 1,0 MPa
Schaltkreise und Strom: 10 Schaltkreise * 10 A; 2 Gruppen * Profinet-Signal
Nennspannung: 0~220VAC/VDC
Durchschlagsfestigkeit: ≥500VAC@50Hz
Isolationswiderstand: ≥300MΩ@100VDC
Elektrisches Rauschen: Max. 30 mΩ (50 U/min)
Arbeitstemperatur: -20°C~+80°C
Arbeitsfeuchtigkeit: 60%RH
IP-Schutzart: IP51
Arbeitsgeschwindigkeit: 0 ~ 50 U/min
Außendurchmesser: Ø120mm
Kontaktmaterial: Edelmetall
Gehäusematerial: Aluminiumlegierung; Anschlusskabelgröße: 5-adriges Kabel; 4-adriges geschirmtes Kabel
Anschlusskabellänge: Rotorseite: 1000 mm; Statorseite: 1000 mm
Montage: Flanschmontage

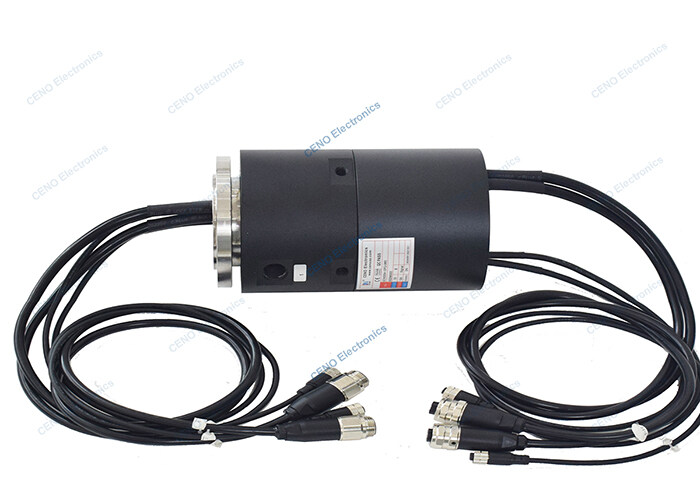

QCN0204-10P2-08S ist ein integrierter Schleifring CENO, der Stromkreise, Profinet-Signale und 2 Kanäle für Gas kombiniert. Der kombinierte Schleifring aus elektrischem Schleifring und pneumatischen/hydraulischen Drehdurchführungen ist für einige spezielle Anwendungen konzipiert, bei denen sowohl elektrische Signale als auch pneumatische oder hydraulische Übertragung erforderlich sind. Die Qualität der integrierten pneumatisch-hydraulischen Drehdurchführung wird von der Übertragungsfähigkeit bestimmt. Für weitere Informationen kontaktieren Sie uns bitte.

Merkmale

• Kann elektrische Signale, pneumatische, hydraulische und Daten integrieren
• Es können bis zu 16 Kanäle und Hunderte Stromkreise vorhanden sein.
• Flanschdesign und einfache Installation

Anwendungen

• Essensprozession
• Laserschneidmaschinen
• Chemie & Pharma
• Abfüllanlagen
• Medizinische Ausrüstung

Optional

• Kanäle, Schaltkreise und Spannung
• Gasförmiges oder flüssiges Medium
• Versiegelungsmethode
• Grenzdimension
• Arbeitsgeschwindigkeit
