Integrieren Sie eine pneumatische Drehdurchführung

• Strom & Schaltkreise: 50Schaltkreise*Signal
• Nennspannung: 220 VAC/VDC
• Durchschlagsfestigkeit: ≥300VAC@50Hz
• Isolationswiderstand: ≥300MΩ@300VDC
• Kontaktwiderstand Wellenbereich: ≤30mΩ (50rpm)
• Kontaktmaterial: Edelmetall
• Gehäusematerial: Aluminiumlegierung
• Betriebstemperatur: -20°C~+60°C
• Arbeitsfeuchtigkeit: ≤601111111111RH
• Schutzgrad: IP51
• Betriebsgeschwindigkeit: 0 ~ 300 U/min
• Anschlussdrahtgröße: AWG20# Verzinntes Teflon® UL
• Anschlusskabellänge: Rotor – 3000 mm; Stator – 3000 mm
• Außendurchmesser: Ø99mm
• Montage: Rotorseitig mit Flansch befestigt

Drehdurchführung

• Kanäle: 1 Kanal * Luft (Anschluss RC1/2”; Ø12mm Rohr)
• Max. Druck: 1,0 MPa (Luftdruck)

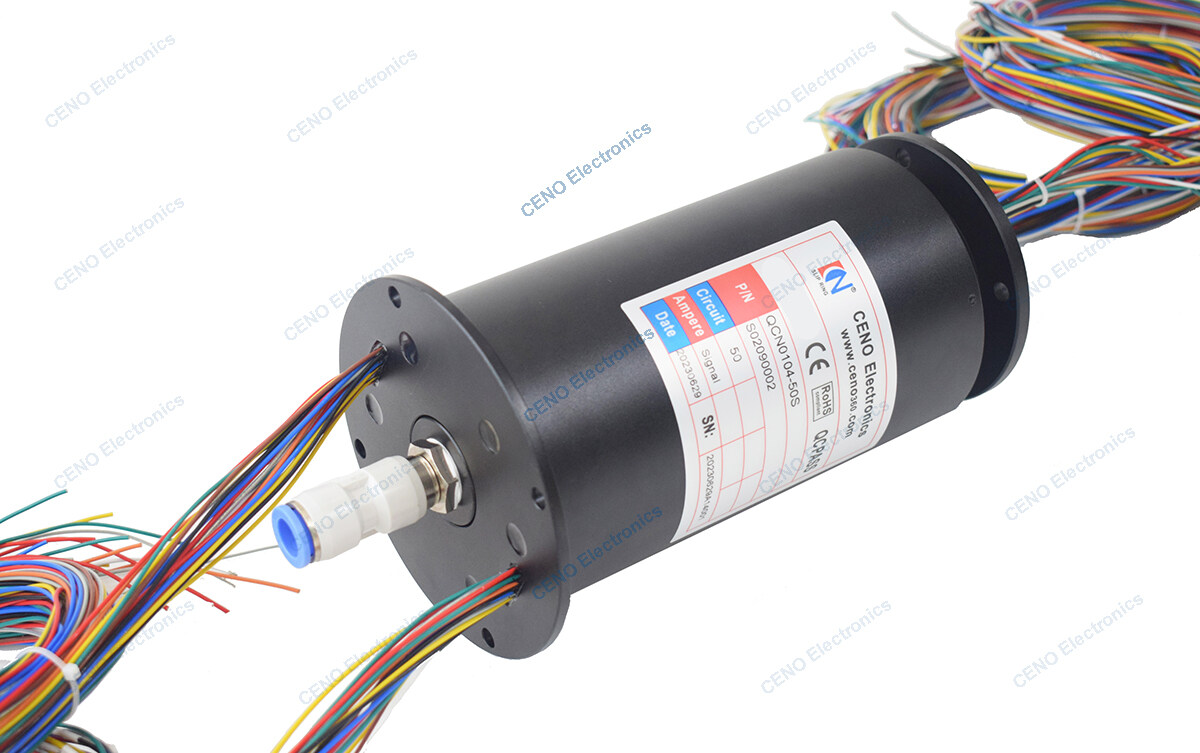

QCN0104-50S ist ein neues Produkt mit integrierter pneumatischer Drehdurchführung CENO, das 50 Stromkreise und 1 Luftkanal kombiniert. Die kombinierte pneumatische oder hydraulische Drehdurchführung mit integriertem Schleifring ist für einige spezielle Anwendungen konzipiert, bei denen sowohl elektrische Energie als auch pneumatische oder hydraulische Übertragung erforderlich sind. Sie wird häufig in der Chemie- und Pharmaindustrie, im Maschinenbau, in der Lebensmittelverarbeitung oder in Laserschneidmaschinen eingesetzt. Für weitere Informationen kontaktieren Sie uns bitte.
