Anillo colector del codificador

• Corriente y circuitos: 4*5 A, 44*señales (24*codificadores)
• Voltaje nominal: 0~240 V CA/V CC
• Rigidez dieléctrica: ≥500 V CA a 50 Hz; ≥100 V CA a 50 Hz
• Resistencia de aislamiento: ≥100 MQ a 500 V CC; ≥10 MQ a 100 V CC
• Ruido eléctrico: ≤35 mΩ (50 rpm)
• Tamaño del cable conductor: RG178 / AWG22# / AWG28#
• Temperatura de trabajo: -20°C~+60°C
• Humedad de trabajo: 60%
• Velocidad de funcionamiento: 0~300 rpm
• Material de contacto: Metal precioso
• Material de la carcasa: plástico de ingeniería
• Longitud del cable conductor: Estator: 3000 mm ± 5 mm; Rotor: 1000 mm ± 5 mm
• Grado de protección IP: IP40

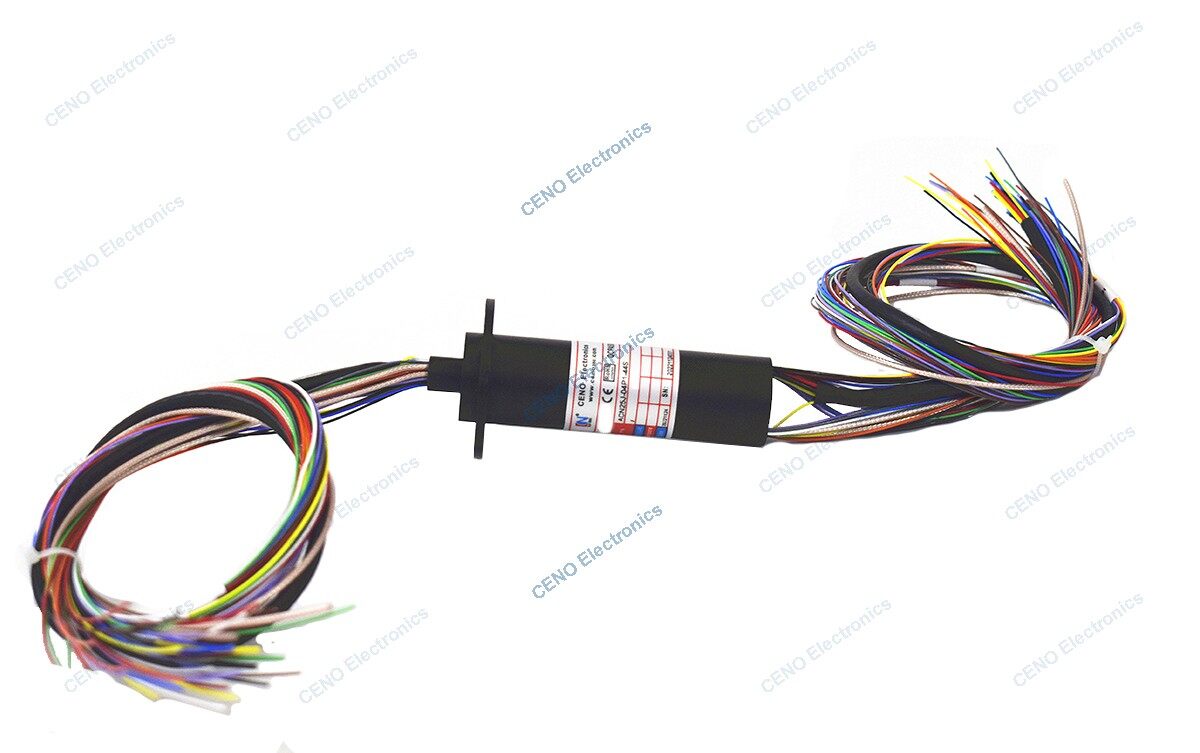

El ACN25J-04P1-44S es un anillo colector de cápsula integrado que combina 4 circuitos para energía eléctrica de 5 A, 44 canales para señal que incluyen 24 canales para señal de codificador de electrónica CENO. El tratamiento de superficie del anillo colector de cápsula CENO adopta tecnología militar líder nacional y con alta precisión de diseño, debido a la estructura compacta pequeña es especialmente adecuado para el sistema de rotación pequeña para transmitir señales de control de debilidad. Por lo general se aplica a equipos médicos, instrumentos y aparatos, comunicación en serie o simulador de movimiento.
