Anillo colector integrado

• Corriente y circuitos: 4*10 A, 10*señales de E/S, 2*1000 M Gigabit Ethernet
• Tensión nominal: 0~220 V CA/V CC
• Rigidez dieléctrica: ≥1000 V a 50 Hz; ≥300 V a 50 Hz
• Resistencia de aislamiento: ≥500 MΩ a 500 V CC; ≥100 MΩ a 100 V CC
• Resistencia de contacto: ≤70mΩ
• Velocidad de funcionamiento: 0~60 rpm
• Material de contacto: Metal precioso, Oro con oro
• Material de la carcasa: aleación de aluminio + acero inoxidable
• Temperatura de trabajo: -20°C~+60°C
• Humedad de trabajo: 60 %RH
• Grado de protección IP: IP64
• Diámetro interior: Ø25,4mm
• Tamaño del cable conductor: AWG17# 22# Teflón® recubierto de estaño UL; Cate5e
• Longitud del cable conductor: Rotor – 1000 mm; Estator – 1000 mm
• Instalación: Fije el lado del rotor al eje principal huésped con tornillos.

Parámetros del aire

• Canales: 2* Vacío; 2* Aire a presión
• Presión de funcionamiento: -90 KPa ~ 0,7 MPa
• Par rotatorio: ≤8,0 N*m

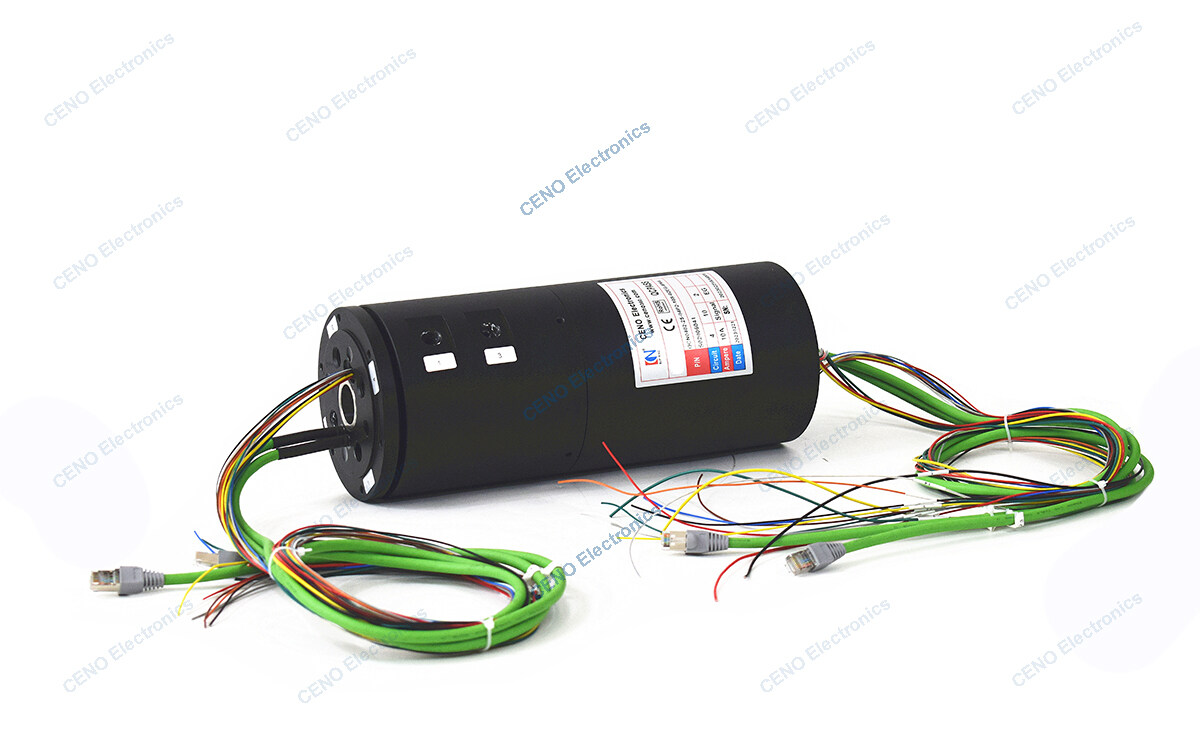

QCN0402-25-04P2-10S-02EG-IP64 es un anillo colector integrado que combina una unión rotativa neumática con orificio pasante y señal Gigabit Ethernet para aplicaciones industriales de CENO Electronics. Debido a su diseño de estructura y función específicos, también se puede llamar anillo colector Ethernet, anillo colector neumático y anillo colector de orificio pasante. Hay 4 circuitos para energía eléctrica, 10 circuitos para señal IO, 2 circuitos para Gigabit Ethernet de 1000M y 2 canales para aire, y la mayoría de los parámetros pueden ser opcionales como entorno específico. Para obtener más información sobre cómo el anillo colector de CENO puede adaptarse a su aplicación específica, comuníquese con nosotros libremente.
