Rádiófrekvenciás forgócsukló kapszulával

• Áram és áramkörök: 36*2A
• Névleges feszültség: 0~240VAC/DC
• Dielektromos szilárdság: ≥500VAC@50Hz; ≥100VAC@50Hz
• Leválasztási ellenállás: ≥100MQ@500VDC; ≥10MQ@100VDC
• Dinamikus ellenállás ingadozási értéke: ≤35MΩ
• Működési sebesség: 0-80 ford./perc
• Érintkező anyaga: aranytól aranyig
• Ház anyaga: alumínium ötvözet
• Vezeték huzal hossza: Állórész-250±5mm; Rotor-250±5mm
• Üzemi hőmérséklet: -40°C~+80°C
• Üzemi páratartalom: 60% lent
• IP védettségi fokozat: IP40

Koaxiális paraméter

• Frekvencia tartomány: DC-3GHzVSWR, max1.6@0-3GHz
• Fajlagos impedancia: 50Ω beillesztési veszteség<2,0 dB
• Beillesztési veszteség wow: <0,1dBVSWR<1,6VSWR-WOW<0,1
• Beillesztési veszteség WOW: <1° Frekvenciatartomány 0–3 GHz
• Ház anyaga: sárgaréz
• Érintkező anyaga: nemesfém
• Kábel mérete: RG316
• Kábelhossz: Rotor – 250±5mm; Állórész – 250±5mm

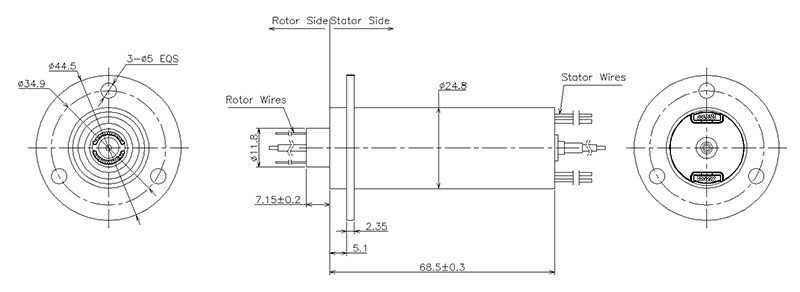

Az ACN24-1R36P1 egy integrált kapszula csúszógyűrű 24,8 mm külső átmérővel és 68,5 mm hosszúsággal a CENO cégtől. Két típusra osztható, egycsatornás és többcsatornás nagyfrekvenciás két csúszógyűrűre. 36 áramkör található 2A-hez 0-240 VAC/DC névleges feszültséggel, 1 csatorna a nagyfrekvenciás koaxiális csatlakozóhoz, és könyökös vagy egyenes fejré alakítható, hogy különböző platformokhoz illeszkedjen. Kompakt kialakításának és alacsony nyomatékának köszönhetően a kapszula csúszik A gyűrűt főleg nagyfelbontású videó megfigyelésben, optikai szál-érzékelőben és más lemezjátszóban, videófigyelő rendszerben vagy forgalmi rendszerben használják.
