Интеграция FORJs Slip Ring

• Ток и цепи: 8*10A, 30*1A, 3*100Mbps
• Номинальное напряжение: 0~220 В переменного/постоянного тока
• Диэлектрическая прочность: ≥500 В переменного тока при 50 Гц
• Сопротивление изоляции: ≥500 МОм при 500 В постоянного тока
• Электрический шум: ≤30 мОм (50 об/мин)
• Длина выводного провода: Ротор – 1000 мм; Статор – 1000 мм
• Рабочая скорость: 0~100 об/мин
• Материал контактов: Драгоценный металл
• Материал корпуса: Алюминиевый сплав
• Рабочая температура: -40°С~+80°С
• Рабочая влажность: 60%
• Степень защиты IP: IP51

Спецификация волокна

• Тип волокна: одномодовое
• Длина волны: 1310-1550 нм
• Вносимые потери: <2,0 дБ
• Возвратные потери: ≥30 дБ
• Отклонение вносимых потерь: ≤±0,5 дБ
• Тип контакта: SC

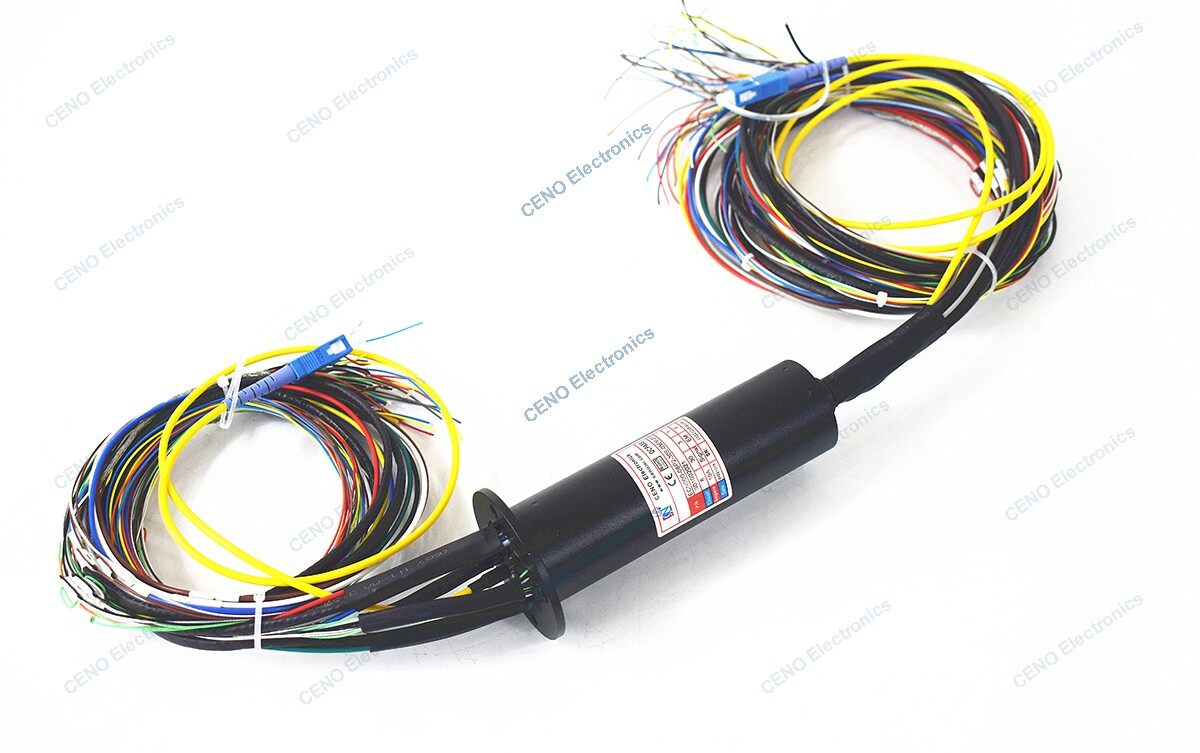

ECN000-08P2-30S-03EM-01F — это интегрированное контактное кольцо, комбинированное с силовым сигналом и волоконно-оптическим вращающимся соединением. Имеется 8 цепей для электрической мощности 10 А, 30 цепей для сигналов 1 А, 3 группы для Megabit Ethernet и 1 канал одномодового оптоволоконного кабеля. Большинство интегрированных контактных колец являются индивидуальными продуктами для специального применения, поэтому тип волокна, режим сигнала, длина волны, скорость работы и типы сигналов являются опциональными. Благодаря интегрированному контактному кольцу используется преимущество бесконтактной технологии, оно свободно от электромагнитных помех и имеет длительный срок службы.
